CT12350 Жылдам электр су жылытқышы PCBA

CT12350 Жылдам электр су жылытқышы PCBA

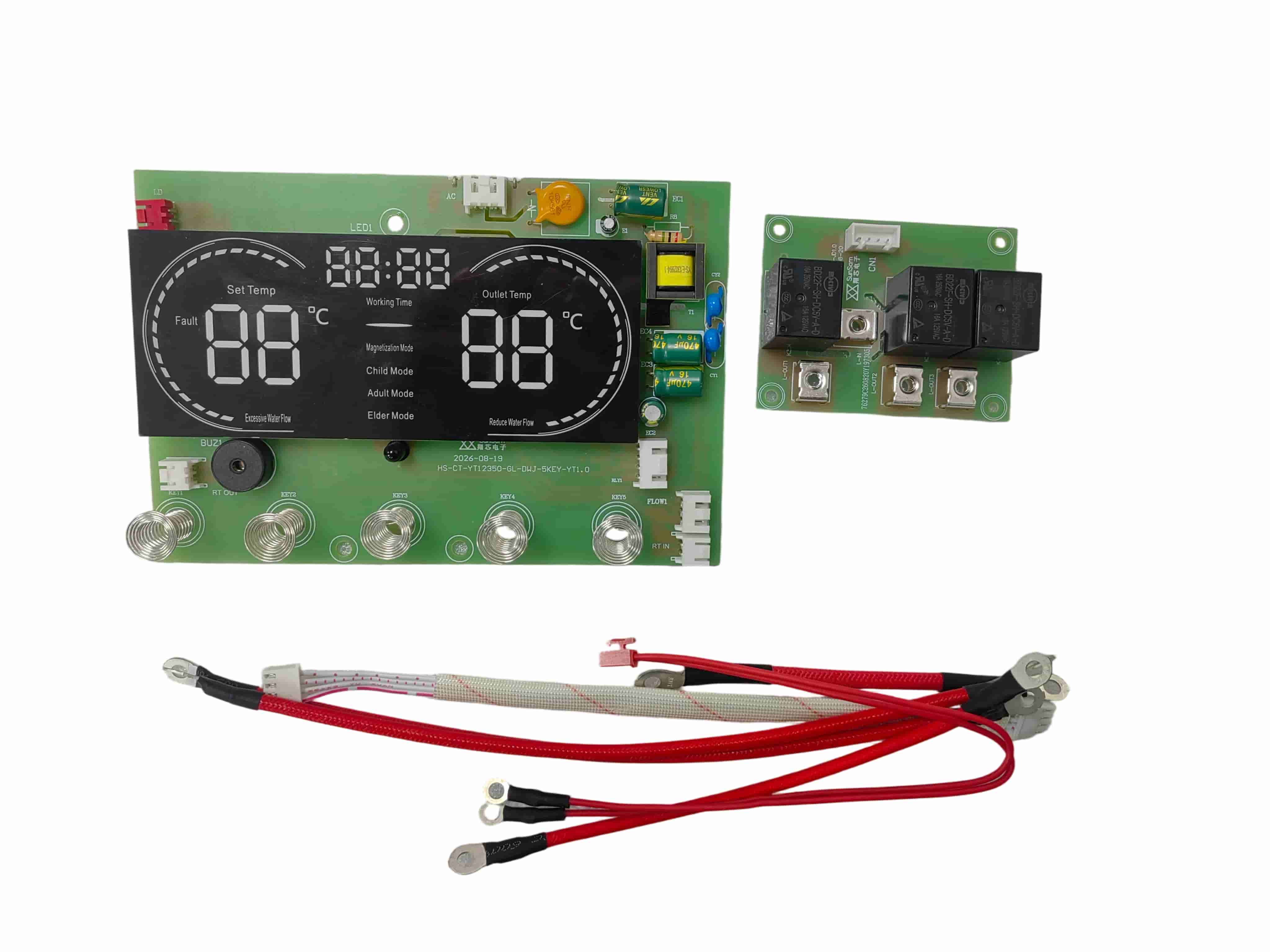

CT12350 Instant электр су жылытқышы PCBA - бұл 220 В, 6 кВ жылдам су жылыту жүйелері үшін әзірленген біріктірілген басқару шешімі. Ол кезеңді қыздыруды басқаруды, су ағынын анықтауды, температураны реттеуді, жарықдиодты дисплейді басқаруды және бір PCBA-да бірнеше ақаудан қорғау функцияларын біріктіреді.

Тұрмыстық лезде электр су жылытқыштары мен реттелетін ыстық су құрылғыларына арналған CT12350 әртүрлі OEM және ODM жобалары үшін аппараттық құралдарды, микробағдарламаларды, дисплейді және интерфейсті теңшеуді қолдайды.

Жеті қуат деңгейімен 6 кВт қыздыруды басқару

Сынақталған қосқыш режимдегі қуат көзінің нұсқасы айнымалы ток 150–280 В аралығында 50 Гц жиілікте жұмыс істейді. Айнымалы ток 220 В номиналды кернеуінде PCBA 6000 Вт максималды қыздыру жүктемесін қолдайды және үш қыздыру шығыс тобын басқарады.

Температураны икемді реттеу үшін жеті қуат деңгейі бар:

- 1-деңгей: 1400 Вт

- 2-деңгей: 2200 Вт

- 3-деңгей: 2400 Вт

- 4-деңгей: 3600 Вт

- 5-деңгей: 3800 Вт

- 6-деңгей: 4600 Вт

- 7-деңгей: 6000 Вт

Көп деңгейлі қыздыру дизайны контроллерге жұмыс режиміне, су температурасына және жылыту сұранысына сәйкес қолайлы шығысты таңдауға мүмкіндік береді.

Интеллектуалды тұрақты температураны басқару

CT12350 су жылытқышының басқару тақтасы 30–55°C реттелетін температура диапазонын қамтамасыз етеді. Температураны анықтау және кері байланысты басқару үшін 50 кОм NTC температура сенсоры қолданылады.

AI режимінде PCBA кіріс суының температурасына сәйкес сәйкес қуат деңгейін және мақсатты температураны автоматты түрде таңдайды. Бағдарламаланған AI температура параметрлері сынақ есебінде жазылған кіріс температурасы жағдайында 39°C-тан 45°C-қа дейін ауытқиды.

Ыңғайлы жұмыс үшін үш температура режимі де қол жетімді:

- Балалар режимі: 38°C

- Ересектерге арналған режим: 42°C

- Үлкен режим: 45°C

Контроллер автоматты калибрлеуді және тұрақты температура параметрлерін жадты қолдайды. 25°C кіріс температурасында және 1,5 л/мин және 3 л/мин ағын жылдамдығында жазылған үлгі сынақтарына негізделген, өлшенген шығыс температурасы сыналған орнату нүктелерінде шамамен ±2°C шегінде қалды.

Су ағынын белсендіру және күту режимін басқару

Анықталған су шығыны шамамен 1,5 л/мин жеткенде PCBA қыздыруды басқару процесін бастайды. Ағын шамамен 1,3 л/мин дейін азайған кезде қыздыру тоқтайды.

Су ағыны анықталмаған кезде контроллер шамамен екі секундтан кейін күту режиміне өтеді. Дисплейді пернені басу немесе су ағынын қалпына келтіру арқылы қайта қосуға болады. Бұл басқару логикасы судың нақты сұранысымен жылыту жұмысын үйлестіруге көмектеседі.

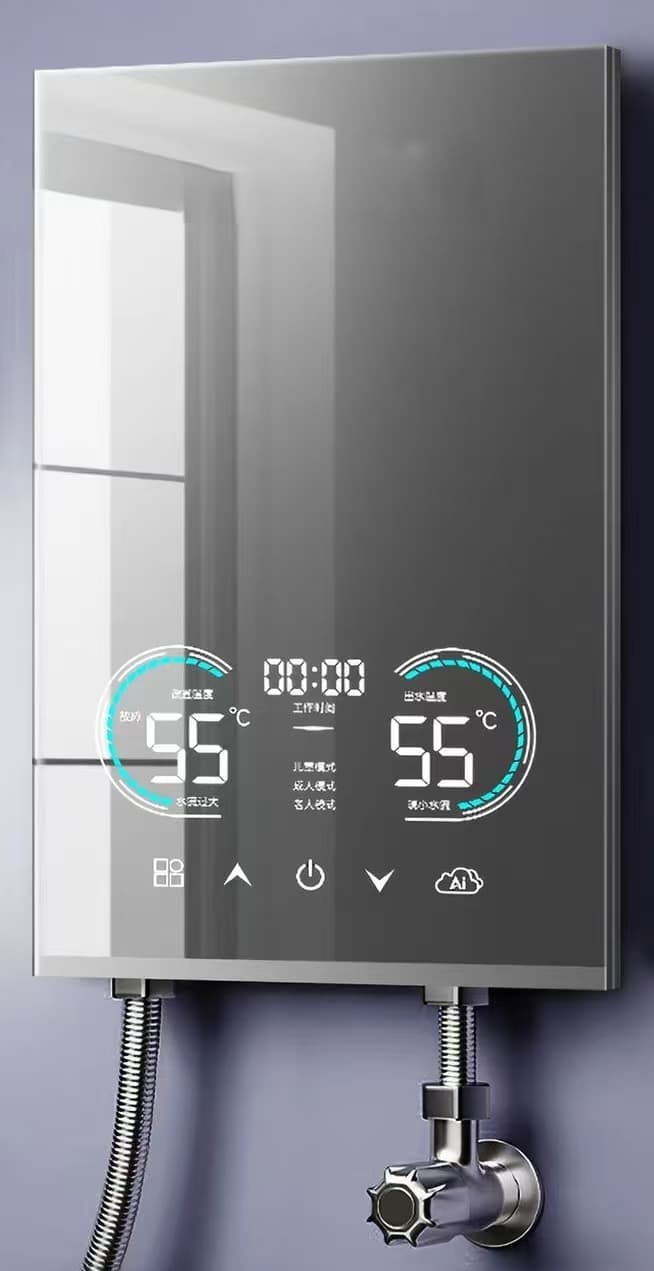

Сенсорлық басқару және LED дисплей

CT12350 Instant электрлік су жылытқышы PCBA бес негізгі басқару пернесін қамтамасыз етеді:

- Қуат

- Температура немесе қуаттың жоғарылауы

- Температура немесе қуат төмендеуі

- А.И

- Режимді таңдау

Сенсорлық басқару интерфейсі бетіне орнатылған 4 мм шыны панель немесе 2 мм пластик панелі арқылы жұмыс істей алады, бұл құрылғы өндірушісіне алдыңғы панельдің әртүрлі конструкцияларын жасауға мүмкіндік береді.

Жарықдиодты дисплей мыналарды көрсете алады:

- Шығу суының температурасы

- Температураны орнатыңыз

- Жұмыс уақыты

- Жылыту күйі

- Қосылу күйі

- Таңдалған жұмыс режимі

- Ақаулық кодтары

Дисплей белгішелері мен интерфейс орналасуын өнімнің сыртқы түрі мен тұтынушы талаптарына сәйкес реттеуге болады.

Бірнеше ақаулықтан қорғау функциялары

CT12350 жылдам электрлік су жылытқышы қолданбалары үшін бірнеше бақылау және ақауларды диагностикалау функцияларын қамтиды.

Шығу температурасы 63°C-қа жеткенде контроллер қыздыру шығысын бір қуат деңгейіне автоматты түрде азайтады. Температура 65°C-қа жетсе немесе одан жоғары болса, E4 жоғары температура дабылы іске қосылады және қыздыру тоқтатылады. Температура 55°C төмен түскеннен кейін қалыпты жұмысты жалғастыруға болады.

Контроллер сонымен қатар мыналарды қолдайды:

- E1 ағып кету ақауының дабылы және жылытуды өшіру

- E2 шығысындағы температура сенсоры ашық тұйықталудан немесе қысқа тұйықталудан қорғау

- Температура сенсорының ақауы жойылғаннан кейін автоматты қалпына келтіру

- Тексеру мен техникалық қызмет көрсетуді жеңілдету үшін ақаулық кодының дисплейі

Қорғаудың соңғы өнімділігі құрылғының толық дизайнына, сенсорларға, сымдарға, жылыту жүйесіне және басқа қауіпсіздік компоненттеріне байланысты.

Негізгі техникалық сипаттамалар

| Параметр | Техникалық сипаттамасы |

|---|---|

| Өнім үлгісі | CT12350 |

| Өнім түрі | Жылдам электр су жылытқышы PCBA |

| Басқару тақтасының дизайны | Оқшауланған біріктірілген басқару тақтасы |

| Жұмыс кернеуі | Айнымалы ток 150–280 В, 50 Гц |

| Номиналды кернеу | Айнымалы ток 220 В |

| Максималды қыздыру жүктемесі | 6 000 Вт |

| Жылытуды басқару шығыстары | 3 Топ |

| Қуат деңгейлері | 7 деңгей |

| Температураны орнату диапазоны | 30–55°C |

| Іске қосу ағынының жылдамдығы | 1,5 л/мин |

| Өшіру ағынының жылдамдығы | 1,3 л/мин |

| Температура сенсоры | 25°C кезінде 50 кОм NTC |

| Алдын ала орнатылған режимдер | Бала 38°C, Ересек 42°C, Үлкен 45°C |

| Сенсорлық тақтаның үйлесімділігі | 4 мм Шыны немесе 2 мм Пластикалық панель |

| Жұмыс температурасы | −15°C және 65°C |

| Жұмыс ылғалдылығы | 10%–95% RH |

Үлгіні тексеру және өнімділікті тексеру

Үлгіні тексеру кезінде коммутатор режимінің қуат көзінің нұсқасы қалыпты емес өнімділіксіз айнымалы ток 280 В кернеуінде сегіз сағат бойы үздіксіз жұмыс істеді. Жүйе сонымен қатар 65°C және 90% салыстырмалы ылғалдылық сынақ ортасында сегіз сағат жұмыс істеді.

Бұл нәтижелер сыналған үлгіге және көрсетілген сынақ шарттарына қатысты. Соңғы электрлік, қоршаған ортаны қорғау және қауіпсіздік сипаттамалары PCBA тұтынушының толық су жылытқышына біріктірілгеннен кейін қайтадан тексерілуі керек.

OEM және ODM PCBA теңшеу

CT12350 теңшелген лездік электр су жылытқышы жобалары үшін анықтамалық басқару платформасы ретінде пайдаланылуы мүмкін. Қолжетімді инженерлік және өндірістік қызметтерге мыналар жатады:

- PCBA аппараттық құрылымы

- Кірістірілген микробағдарламаны әзірлеу

- Қыздыру-бақылау логикасын теңшеу

- Дисплей және сенсорлық интерфейсті теңшеу

- Коннектор мен сым-қоспаларды бейімдеу

- Температура мен ағын датчигі сәйкестігі

- Құрамдастардың көзі

- SMT және DIP құрастыру

- Функционалды тестілеу

- Прототип және сериялық өндіріс

Жобаны бағалау үшін тұтынушылар қажетті жұмыс кернеуін, жылыту қуатын, өнім өлшемдерін, дисплей дизайнын, сенсордың техникалық сипаттамаларын, сым схемасын және мақсатты қауіпсіздік стандарттарын бере алады.

Қолданбалар

CT12350 басқару платформасы мыналар үшін жарамды:

- Тұрмыстық лезде электр су жылытқыштары

- Жылдам электрлік душқа арналған су жылытқыштар

- Қабырғаға орнатылған ықшам су жылытқыштар

- Жуынатын бөлме мен ас үйдегі ыстық су құрылғылары

- Өзгертілген OEM және ODM су жылыту жүйелері

Егер сіз 220 В лезде су жылытқышын жасап жатсаңыз және реттелетін 6 кВт басқару PCBA қажет болса, өнім сипаттамаларын, сызбаларын немесе бар үлгілерін SunSam компаниясына хабарласыңыз. Біздің инженерлік команда бақылау талаптарын бағалай алады және сәйкес PCBA әзірлеу және өндіру ұсынысын дайындай алады.
